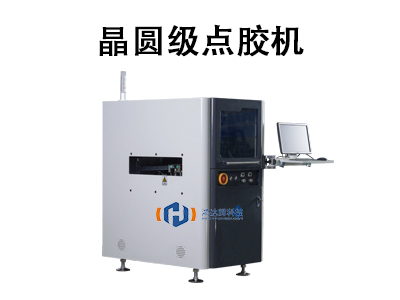

晶圓級點膠機是半導體制造中的關鍵設備，主要用于在晶圓表面或特定位置精確涂覆膠水、封裝材料或其他功能性流體。隨著半導體芯片向微型化、高集成度方向發展，晶圓級點膠技術對精度、效率和工藝集成度的要求日益提升，成為推動半導體封裝工藝升級的核心裝備。

晶圓級點膠機的核心結構與工作原理

設備結構

框架與承載平臺：提供穩定支撐，確保晶圓在加工過程中無偏移。

點膠機構：通過高精度噴嘴或針頭控制膠水流量，支持點、線、面等多種涂覆模式。

執行機構：采用三軸（X/Y/Z）聯動系統，實現高精度定位，部分設備還集成視覺系統（如攝像頭或傳感器），用于實時校準和檢測。

固化模塊：集成紫外（UV）或熱固化裝置，可在點膠后直接完成固化，減少晶圓轉運時間與空間占用。

工作原理

通過壓縮空氣或電機驅動活塞，將膠水從儲膠裝置壓入點膠頭，再通過程序控制執行機構的運動軌跡，實現精準涂覆。固化模塊同步工作，確保膠水在指定時間內完成固化，提升工藝效率。

技術特點與創新優勢

高精度與穩定性

晶圓級點膠機的重復定位精度可達±1%以內，滿足微米級點膠需求，尤其適用于12英寸大尺寸晶圓的復雜封裝工藝。

集成化設計

近年來的技術突破包括將固化模塊直接集成到點膠機內，例如通過長條形固化光源覆蓋晶圓陣列，實現點膠與固化在同一工位完成，減少設備占地面積20%以上。

自動化與智能化

全自動機型配備視覺定位系統和AI算法，可自適應不同晶圓布局，自動調整點膠路徑，降低人工干預，生產效率提升30%。

多場景適配性

支持多種膠水類型（如UV膠、環氧膠、導電膠），并可靈活調整參數以適應8英寸、12英寸晶圓及不同封裝需求。

應用領域

半導體封裝：用于芯片粘接、底部填充、晶圓級封裝（WLP）等關鍵工藝。

電子元器件制造：如PCB板邦定、LED芯片封裝、傳感器密封等。

先進顯示技術：在Micro LED和Mini LED生產中實現高精度熒光粉涂覆。

汽車電子：應用于車規級芯片封裝與模塊灌封，提升產品可靠性。

市場趨勢與技術發展

根據《全球晶圓級點膠機市場報告》，2023年全球市場規模達15億美元，預計2030年將突破28億美元，年復合增長率達9.2%。未來技術發展方向包括：

更高精度與速度：納米級點膠技術與高速運動控制系統的結合。

綠色制造：低能耗設計與環保型膠水適配技術。

工業4.0融合：通過物聯網（IoT）實現設備遠程監控與數據優化。

總結

晶圓級點膠機憑借其高精度、集成化和智能化特點，已成為半導體封裝不可或缺的核心裝備。隨著5G、人工智能和新能源汽車的快速發展，該設備在提升芯片性能與生產效率方面的作用將更加顯著。未來，技術創新與市場需求的雙重驅動下，晶圓級點膠機有望在更多高端制造領域?qū)崿F(xiàn)突破。
