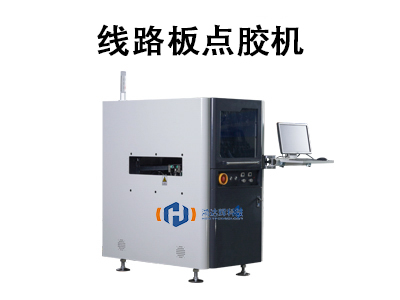

在電子制造領域，線路板點膠機（又稱PCB點膠機）是提升生產效率和產品質量的核心設備之一。它通過高精度、自動化的膠水涂覆技術，為電路板元件的固定、密封和保護提供了可靠保障。本文將深入解析線路板點膠機的功能、技術特點及應用場景，助您全面了解這一關鍵設備。

一、線路板點膠機的定義與作用

線路板點膠機是一種自動化設備，專門用于在電路板表面或內部精確控制流體（如膠水、密封劑、導電膠等）的點滴、涂覆操作。其核心功能包括固定貼片元件、增強電路穩定性、防止漏電短路，并廣泛應用于電子照明、汽車制造、醫療設備等領域。

通過三軸聯動系統和編程控制，設備能實現打點、畫線、圓形或弧形等復雜路徑的點膠，精度可達0.001毫升，確保膠水均勻覆蓋且無溢出。

二、核心技術原理與工作流程

工作原理

線路板點膠機通過壓縮空氣或液壓驅動膠水從儲膠桶輸送至點膠閥，由控制系統調節膠量及噴射時間。運動系統（如XYZ三軸）精準定位電路板，結合視覺識別技術（高端機型），實時調整點膠路徑，確保膠水精確附著于預定位置。

操作流程

定位與調試：將電路板固定于工作臺，通過教導盒或軟件編程設定點膠參數；

動態點膠：設備按預設路徑移動，同步控制膠水流量與速度；

質量反饋：部分機型配備傳感器，實時監測膠量及位置偏差，自動修正誤差。

三、線路板點膠機的核心優勢

高效生產：全自動機型點膠速度可達200點/秒，大幅縮短生產周期。

極致精度：采用伺服電機和閉環控制系統，運動精度達0.01mm，滿足微米級點膠需求。

靈活適配：支持多種膠水類型（如環氧樹脂、硅膠、UV膠），并兼容不同尺寸的電路板。

智能維護：配備自動清洗功能，減少膠水堵塞，延長設備壽命。

環保節能：優化膠水用量，減少浪費，符合綠色制造趨勢。

四、主流類型與適用場景

根據自動化程度和功能差異，線路板點膠機可分為以下類型：

全自動點膠機的特點是集成視覺定位、多軸聯動，支持復雜路徑編程，適合大批量、高精度生產適用智能手機、汽車電子

半自動點膠機的特點是人工輔助上下料，成本較低，適合中小批量或?qū)嶒?yàn)性生產適用中小型電子廠、研發實驗室

多頭點膠機的特點是配備多個點膠頭，同步作業提升效率，適用于多點位并行加工適用LED燈條、PCB板多元件封裝

視覺點膠機的特點是搭載CCD相機，自動識別定位，解決元件位置偏差問題適用高密度集成電路、微型電子元器件

五、行業應用與典型案例

電子行業：用于手機按鍵封裝、IC芯片固定、LCD屏幕密封，防止元件脫落或受潮。

汽車制造：車燈密封、傳感器灌封、電路板防水處理，提升車輛安全性與耐用性。

新能源領域：太陽能電池板封裝、電動車控制器灌膠，增強耐候性與絕緣性能。

六、選購與維護指南

選購建議

匹配需求：根據生產規模選擇全自動或半自動機型，高精度場景優先視覺點膠機。

關注參數：最小吐膠量（如0.3mm）、行程范圍（如400mm×400mm）、出膠頻率等。

品牌服務：選擇提供技術培訓與售后支持的廠家（如鴻達輝科技），降低運維風險。

維護要點

日常清潔：定期清洗膠閥和針頭，避免殘留膠水固化堵塞。

系統校準：每周檢查運動軸精度與膠量一致性，及時調整參數。

部件更換：磨損的密封圈或針頭需及時更換，保障點膠質量。

七、未來發展趨勢

隨著工業4.0的推進，線路板點膠機正朝著智能化、集成化方向發展。例如，AI算法的引入可實現自適應路徑規劃，物聯網（IoT）技術則支持遠程監控與故障預警。此外，環保型膠水的普及也將推動設備材料與工藝的創新升級。

結語

線路板點膠機作為電子制造不可或缺的“膠水藝術家”，憑借其高精度與高效率，持續賦能產業升級。無論是傳統電子組裝還是新興智能硬件領域，選擇適配的點膠機并科學運維，將成為企業提升競爭力的關鍵。如需了解更多型號與技術細節，可參考行業領先廠商的技術文檔或聯系專業服務商。
