隨著電子設備小型化與高性能化的發展,散熱問題成為制約產品可靠性的關鍵因素。導熱凝膠點膠機作為現代工業中高效解決散熱需求的自動化設備,憑借其高精度、高穩定性的特點,廣泛應用于電子、汽車、醫療等領域。本文將從工作原理、核心優勢、應用場景及選型要點等方面,全面解析這一技術設備。

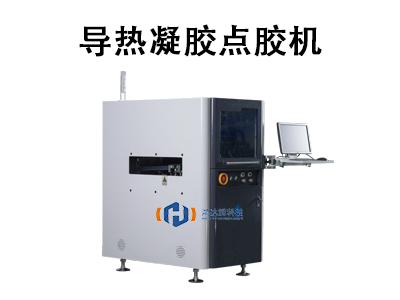

導熱凝膠點膠機是一種專為高導熱膠體設計的自動化涂覆設備,通過程序化控制實現膠體的精準點注、涂覆或灌封。其核心功能是將導熱凝膠均勻涂抹于電子元件與散熱器之間的接觸面,填充微觀間隙,提升熱傳導效率。
工作原理包括以下步驟:
膠體輸送:通過壓力裝置(如螺桿泵或計量泵)將導熱凝膠壓入點膠針頭;
路徑控制:基于預設的三維/四維路徑程序,驅動機械臂完成點、線、弧形等復雜軌跡;
精準控膠:傳感器實時監測膠量及位置,避免溢膠、漏膠或膠量不足;
固化成型:膠體在目標區域形成均勻涂層,確保散熱元件與基板緊密貼合。
設備重復精度可達±0.01mm,最小出膠量低至0.2g,適用于微電子元件(如CPU、GPU)的精密涂覆。部分機型(如HDH-990M)采用直線電機驅動,定位精度達±25μm,滿足高端制造需求。
自動化作業速度可達1500mm/s,支持在線式集成,適配流水線生產,效率較人工提升5-10倍。
可適配環氧樹脂、硅脂、雙組份導熱凝膠等多種膠體,膠桶容量從310ml到45L靈活配置,滿足不同生產規模需求。
搭載CCD視覺定位系統與可編程軟件,支持一鍵換產、參數記憶及異常報警功能,降低操作門檻。
5G通訊設備:基站芯片、光模塊散熱;
消費電子:智能手機CPU、LED背光模組;
半導體封裝:功率器件(如IGBT)的界面填充。
新能源電池:電池模組與冷卻板的導熱粘接;
電控系統:電機控制器、車載傳感器的密封與散熱。
光伏儲能:太陽能電池板灌封,提升耐候性。
出膠精度:±3%~±10%(雙組份膠水需≤±3%);
速度范圍:1-3g/s(高速機型如HDH-990M可達1.5g/s);
行程范圍:X/Y/Z軸覆蓋50-800mm,適應不同尺寸工件。
開機后設置參考點,校準X/Y/Z軸原點;
根據膠水粘度調節氣壓(通常0.5-0.7MPa);
定期清洗針頭,防止固化堵塞。
每日檢查氣源穩定性與膠管密封性;
每月潤滑機械導軌,更換易損件(如密封圈);
使用恒溫系統保持膠體流動性,避免分層。
導熱凝膠點膠機通過技術創新推動散熱工藝升級,已成為智能制造不可或缺的裝備。企業在選型時需結合生產規模、膠水特性及精度要求,選擇適配機型。未來,隨著AI視覺與物聯網技術的融合,該設備將進一步向智能化、柔性化方向發展,為工業4.0提供更強助力。
