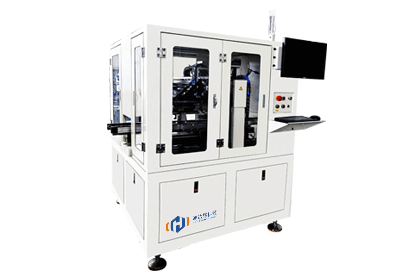

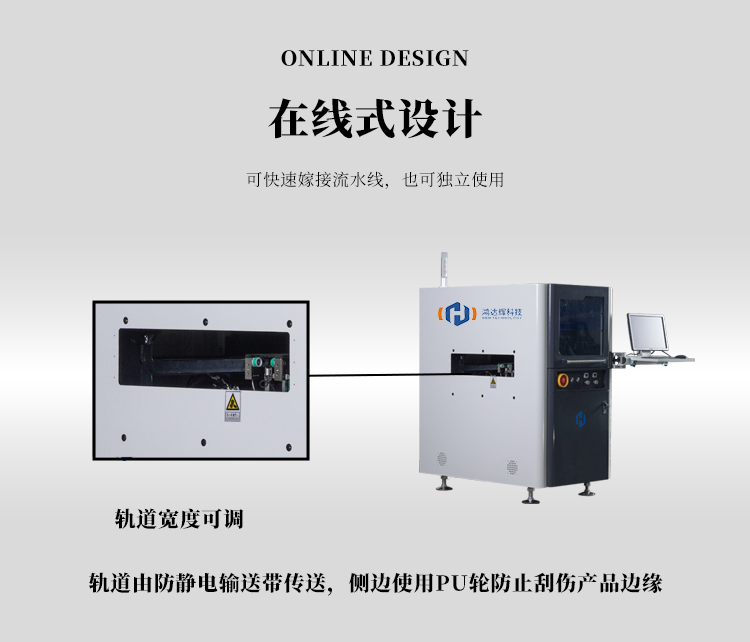

EST-300D 在線式點膠系統是一款高速度，高精度，高穩定性的全自動點膠系統，可搭配噴射閥，螺桿閥，普通閥，針筒等各類點膠模塊，應用于半導體封裝，SMT 封裝，電子產品組裝，醫療用品等的精密點膠，模塊匹配，邊緣識別等多種視覺識別方式，可以適應不同形狀，顏色，材質的產品；可選擇加熱模塊，自動稱重，自動清膠，激光測高，自動上下料，以及物料檢測等多種功能模塊組合，滿足行業越來越苛刻的點膠工藝要求；
實際參數以實際溝通定制為準。*
|

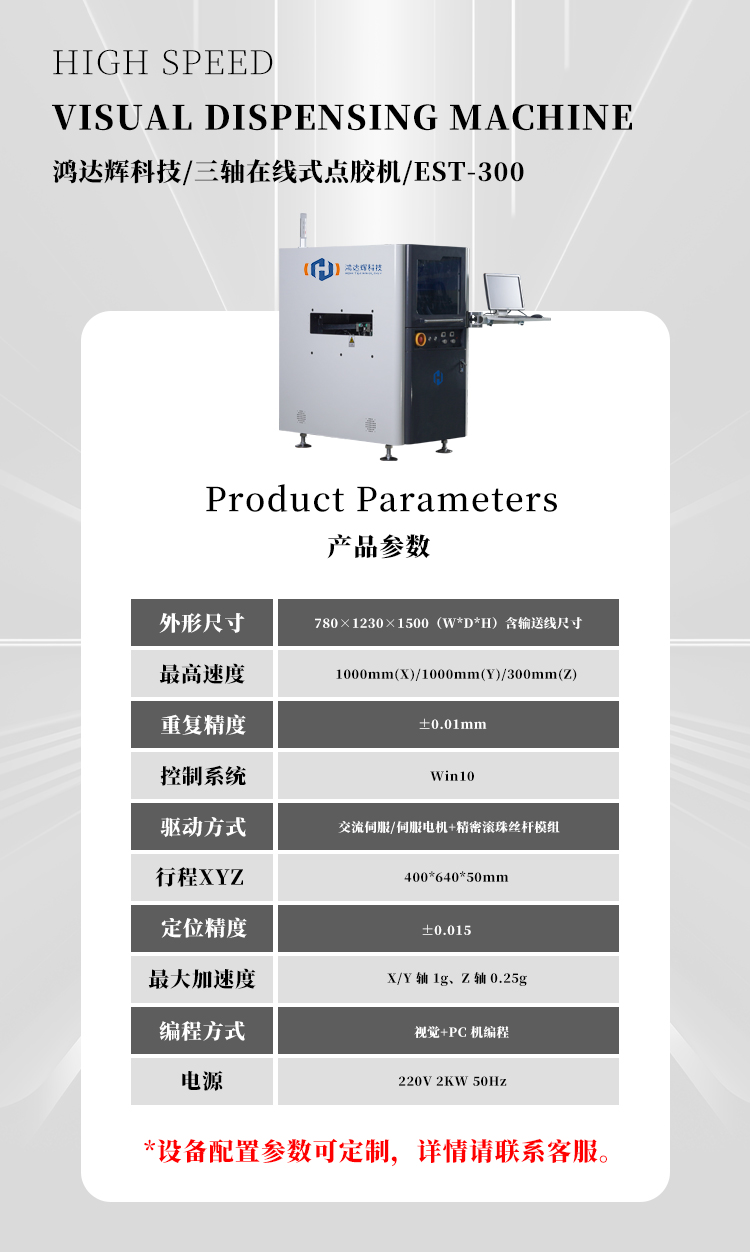

基本參數 |

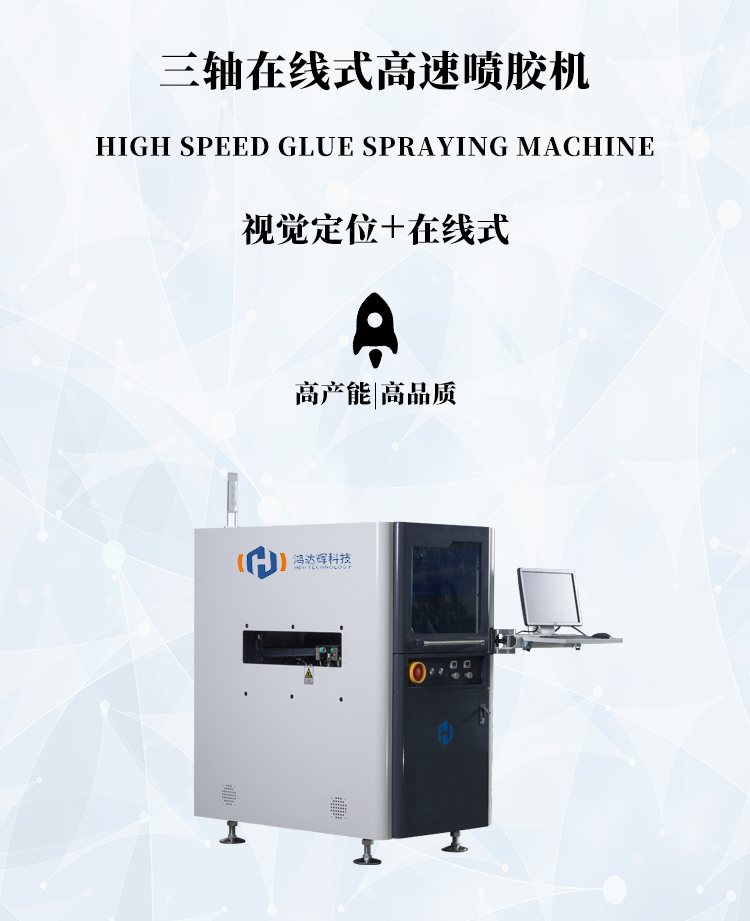

EST-300D三軸在線式高速噴膠機 |
|
外形尺寸（長×寬×高） （含上下料） |
780mm×1230mm×1500mm |
|
加速度 |
X/Y 軸 1g、Z 軸 0.25g |
|
運動行程 |
400*640*50 |
|
X/Y/Z速度范圍（mm/s） |
1000/1000/300 |
|
X/Y/Z重復精度 |
±0.01 |
|
X/Y/Z定位精度 |
±0.015 |
|
Z 軸負載 |
3.5KG(選配制動模塊可達 7KG) |
|
機器重量 |
650KG |
|
功率/電源 |
2000W/220V±5% 50Hz |
|
驅動方式/傳動方式 |
交流伺服/伺服電機+精密滾珠絲桿模組 |
|
X/Y/Z導程 |
20/20/5 |
|
編程方式 |
視覺+PC 機編程 |
|
相機像素 |
130 萬像素 (依據視覺夾具而定） |
|
適用點膠方式 |
可任意搭配氣動閥，壓電噴射閥，螺桿閥，針筒 |
